电动操作机构的结构是怎样的？电动操作机构公司为你讲解

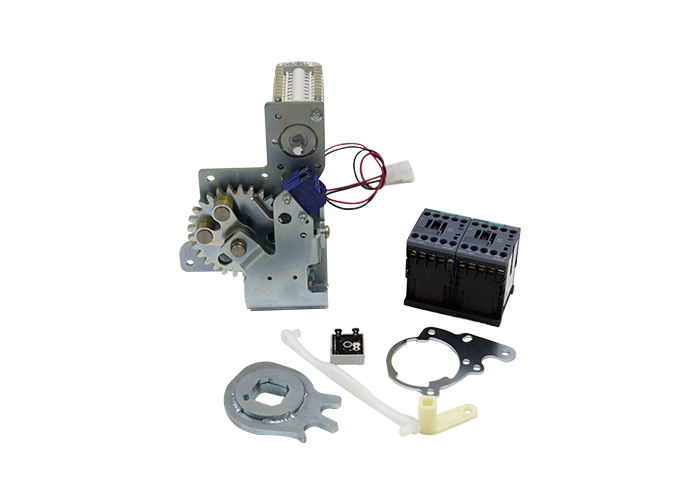

一般电动操作机构公司的工作人员都知道，电动操作机构是由减速器、两相伺服电机和位置变送器组成。

1.伺服电动机

伺服电机起动转矩大，机械性能软。两个定子绕组（匝数和线径相同）均匀布置在定子上。这两个绕组是励磁相和控制相，它们结合起来产生定子旋转磁场。定子旋转磁场在鼠笼式转子中产生转子电流，并构成定子极数相同的转子磁场。这两个磁场相互作用产生启动力矩。电动操作机构公司认为转子旋转方向取决于哪一个绕组同相。由于转子电阻大，两相伺服电机。

伺服电机中装有制动器，制动器采用杠杆侧磁式。用于限制电机断电后转子和减速器输出轴的惯性空转和负载反力矩的影响，使减速器输出轴准确停在相应位置。手柄安装在电机制动器盖的后面。当手柄转到手动位置时，可以通过摇动手轮进行手动操作。将手柄转到自动位置，可以保证断电时电机制动。

2.减速器

减速器的结构采用一级渐开线平齿轮和一级小齿差行星传动。电动操作机构公司认为该传动结构具有体积小、效率高、噪音低、使用寿命长、传动比大的特点。小齿差结构的基本部件由渐开线内齿轮、行星齿轮、偏心套和联轴器组成。传动原理是偏心套的转动使行星齿轮与内齿轮中的内齿轮啮合进行行星运动。由于内齿轮的齿数与行星齿轮的齿数相差不大，所以偏心套转动时，行星齿轮反向转动，转速很慢，其转动通过轴和联轴器成为输出轴的输出转动。机座上装有两个挡块，起到机械限位的作用，将输出轴限制在90转角范围内，以保证调节机构及相关连接机构不被损坏。手动部件安装在减速箱上，用于本地手动操作。操作时只需拔出手柄摇晃，操作完毕复位即可。然而，应该注意的是，当手动操作时，上部控制信号应与致动器断开或在断电后操作。

3.位置变送器

当电源电压从190伏变为240伏时，位置变送器可以正常工作，输出电流具有恒流性能。电动执行器输出角度变化，限位凸轮和导电塑料电位器由齿轮带动旋转。负载阻抗从0变化到2 k，输出阀位置指示电流不超过仪器的精度。因此，可以保证现场安装校准后的执行机构时，连接线不受距离限制，在配置阀门位置指示器时，不影响表头2 k以内的精度。
